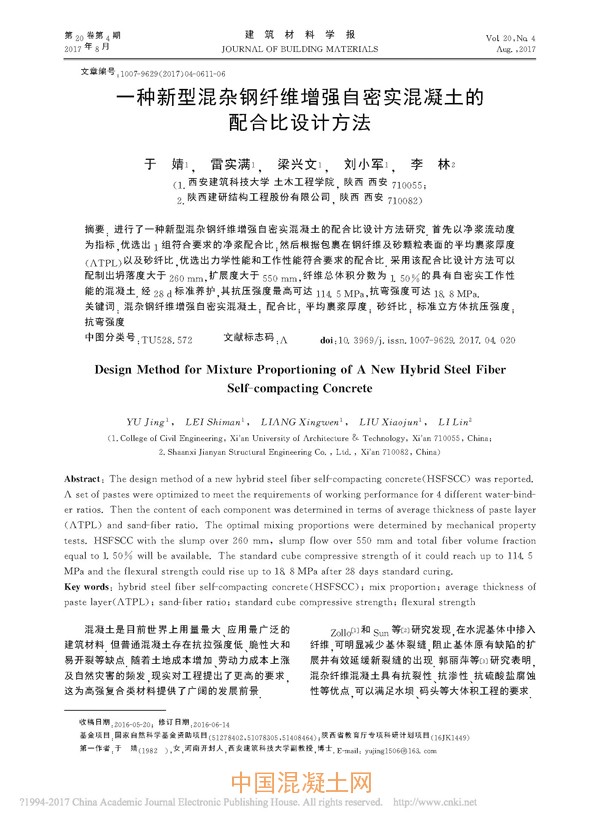

一種新型混雜鋼纖維增強自密實混凝土的配合比設計方法

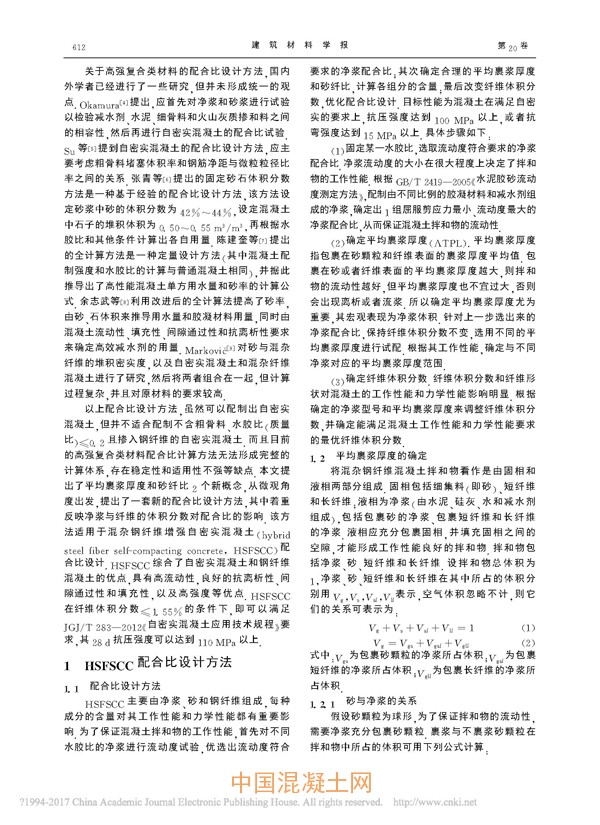

核心提示：進行了一種新型混雜鋼纖維增強自密實混凝土的配合比設計方法研究.首先以凈漿流動度為指標,優(yōu)選出1組符合要求的凈漿配合比;然后根據(jù)包裹在鋼纖維及砂顆粒表面的平均裹漿厚度(ATPL)以及砂纖比,優(yōu)選出力學性能和工作性能符合要求的配合比.采用該配合比設計方法可以配制出坍落度大于260mm,擴展度大于550mm,纖維總體積分數(shù)為1.50%的具有自密實工作性能的混凝土.經(jīng)28d標準養(yǎng)護,其抗壓強度最高可達114.5MPa,抗彎強度可達18.8MPa.
