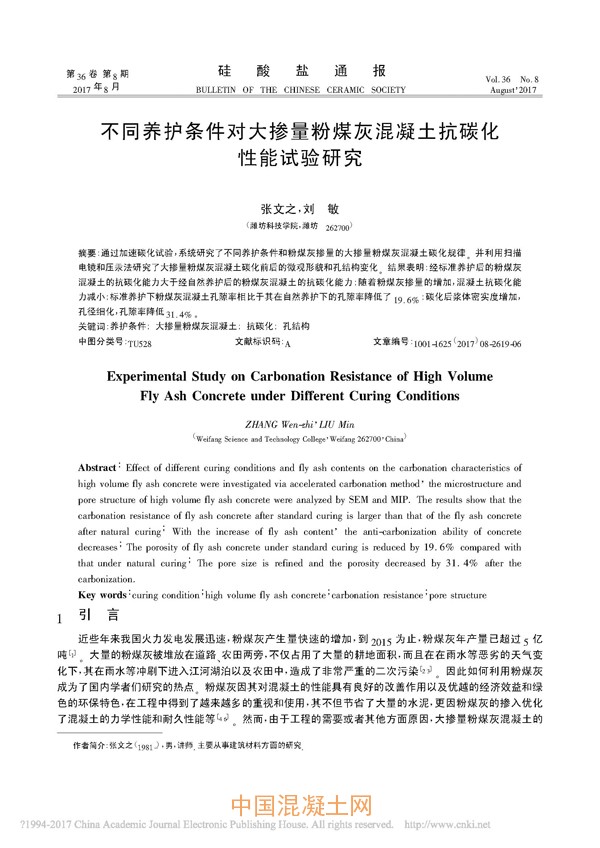

不同養(yǎng)護條件對大摻量粉煤灰混凝土抗碳化性能試驗研究

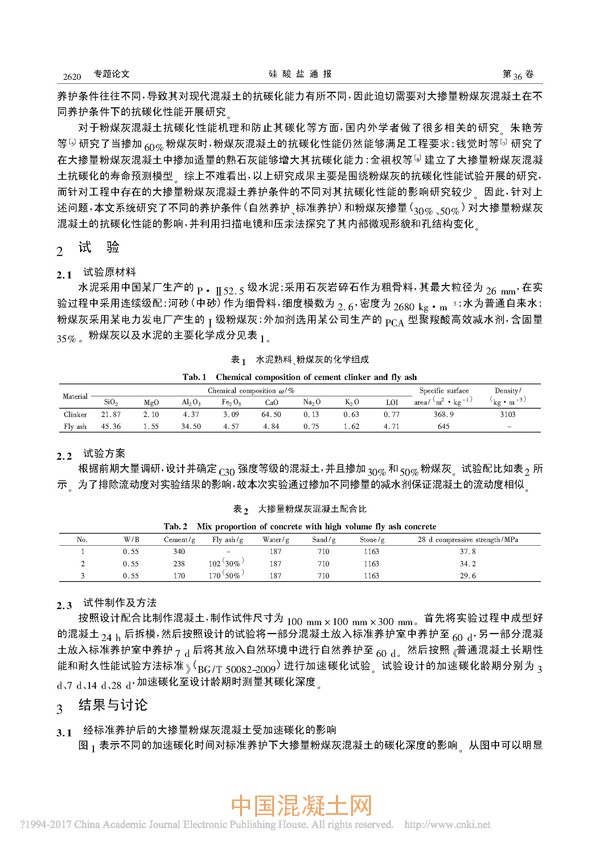

核心提示：通過加速碳化試驗，系統(tǒng)研究了不同養(yǎng)護條件和粉煤灰摻量的大摻量粉煤灰混凝土碳化規(guī)律。并利用掃描電鏡和壓汞法研究了大摻量粉煤灰混凝土碳化前后的微觀形貌和孔結(jié)構(gòu)變化。結(jié)果表明: 經(jīng)標(biāo)準(zhǔn)養(yǎng)護后的粉煤灰混凝土的抗碳化能力大于經(jīng)自然養(yǎng)護后的粉煤灰混凝土的抗碳化能力; 隨著粉煤灰摻量的增加，混凝土抗碳化能力減小; 標(biāo)準(zhǔn)養(yǎng)護下粉煤灰混凝土孔隙率相比于其在自然養(yǎng)護下的孔隙率降低了19． 6%; 碳化后漿體密實度增加，孔徑細化，孔隙率降低31. 4%。
